G122-829A系列介绍
|
|
|
产品大类
|
P-I伺服放大器/P-I SERVO AMPLIFIER
|
|
参数
|
|
|
功能
|
P，I或P＆I，可选择开关
|
|
输入 1
|
通过94k连接到误差放大器，最大切换至95V，开关可选延迟为55mS
|
|
输入 2
|
差分4-20mA或±10V 开关可选 通过R34连接到误差放大器 最大±15V Rin = 390k –±10V Rin = 240R – 4-20mA R34是插件，100K（默认）
|
|
输入 3
|
通过R33连接到求和放大器 R33插件±10V给出±100％ R33 = 10k Ohm时的气门驱动 当R33 = 100k Ohm时为±10％
|
|
反馈输入
|
差分4-20mA或±10V 开关可选 最大±15V in 100k –±10V Rin 240R – 4-20mA
|
|
反馈放大器
|
零，±10V 增益1到10 通过的微分（速度）反馈 0插入电阻器R16和固定电容器
|
|
传感器励磁
|
+10V @ 10mA max
|
|
误差放大器
|
Unity gain Bias ±1.5V-3dB @ 723Hz
|
|
成比例的放大器增益
|
1 to 20 with R17 = 100k (default) Max gain 2000 with R17 = 10M
|
|
积分器获得
|
1 to 45 per second
|
|
集成输入
|
可从单位增益误差放大器或比例增益放大器的输出中选择开关
|
|
启用
|
Relay, +24V @ 8mA, 17 to 32V
|
|
输出放大器
|
Switch selectable voltage, current or 4-20mA, single ended output, return to ground • V. ±10V, minimum load = 200 Ohm • I. ±5, 10, 20, 30, 50mA to a maximum of ±100mA max load = 11V – 39 Ohm I (Amp) • 4-20mA. Max load 500R
|
|
步推按钮
|
-50% valve drive disturbance
|
|
阀门电源
|
Terminal 23, 300mA max
|
|
就位
|
±10% of valve drive 20mA and 40V max output to PLC
|
|
前面板指标
|
Vs, internal supply – green Valve drive positive – red negative – green Enable – yellow In position – green
|
|
前面板测试点
|
Valve ±10V (regardless of output signal selection) Feedback amplifier output signal 0V
|
|
抖动
|
200 Hz fixed frequency ±10% valve drive Switch selectable on/off
|
|
电源
|
24V nominal, 22 to 28V, 200mA max
|
|
±15V输出
|
Terminals 14 and 15,± (110mA – max valve current)
|
|
导线尺寸范围
|
0.2mm2 to 2.5mm2 (24AWG to 12AWG)
|
|
温度
|
0 to +40ºC
|
|
尺寸
|
100W x 108H x 45D
|
|
重量
|
180g
|
|
CE 标志
|
EU 2011/65/EU RoHS ；EU 2014/30/EU EMC；EN61000-6-4 : 2007 emission；EN61000-6-2 : 2005 immunity
|
|
RCM
|
EN61000-6-4 : 2007 emission
|
|
应用场合
|
航空航天，国防，工业和医疗应用等等领域
|
|

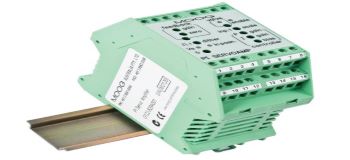

产品图片
|
|
